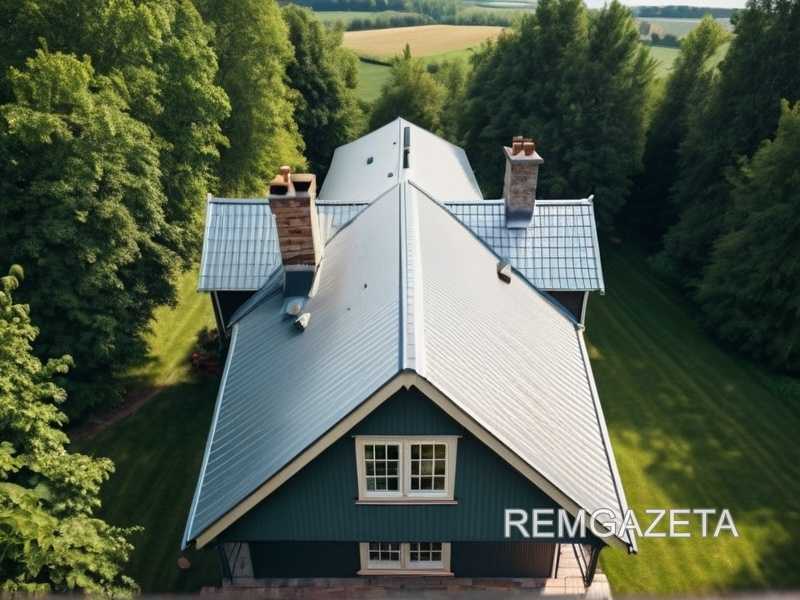

Точные соединения скатов – основа прочной конструкции. На этапе стропильной обвязки критически важно рассчитать угол примыкания и тип соединения: врезка, накладка или комбинированный способ. При ошибке в 2–3 градуса на коньке формируется щель, что влечёт за собой теплопотери и деформацию кровли под нагрузкой.
При проектировании многоскатных крыш вентиляция должна быть распределённой. Одна фронтонная решётка не справится – необходимо предусмотреть продухи в карнизах и контробрешётку. Это предотвращает накопление влаги в подкровельном пространстве и продлевает срок службы теплоизоляции минимум на 30%.
Система водоотвода рассчитывается по отдельным контурам: каждый скат требует своего желоба и вертикального стояка. На участках с пересечением скатов обязательно монтируются водосборные воронки и ливнеприёмники с высокой пропускной способностью – не менее 75 л/мин. Без этого углы скапливают воду и становятся очагами протечек.
Архитектура сложной кровли диктует ограничения по материалу. Натуральная черепица допустима только при уклоне более 30°, иначе возникает эффект «запруды». На крутых скатах предпочтительнее металл с антикапиллярной канавкой. Цвет и фактура покрытия должны подбираться с учётом инсоляции и местных погодных условий, чтобы избежать перегрева в летний период.
Подбор угла наклона скатов с учетом климата и снеговой нагрузки
Угол наклона скатов напрямую влияет на устойчивость крыши к внешним воздействиям и функциональность водоотвода. В регионах с высоким уровнем снеговой нагрузки (свыше 180 кг/м²) рекомендуется угол наклона от 35° до 45°. При меньших значениях снег может задерживаться, что увеличивает нагрузку на стропильную систему и повышает риск деформации кровельного покрытия.
Северные и снежные зоны
На территориях с регулярными обильными осадками целесообразно проектировать скаты от 40° и выше. Это облегчает сход снега и снижает сложность сезонного обслуживания. При этом требуется усиленное крепление стропил и выбор материалов с высокой несущей способностью. Следует учитывать и ветровую нагрузку: при чрезмерном угле крыша может испытывать дополнительные усилия от бокового давления ветра.
Умеренный и тёплый климат
В южных регионах с минимальной снеговой нагрузкой допустимы уклоны от 20° до 30°. Такой угол оптимален для сохранения баланса между архитектурной выразительностью и эффективной вентиляцией подкровельного пространства. В условиях жары вентиляция играет ключевую роль в предотвращении перегрева чердака и продлении срока службы утеплителя.
При проектировании крыши важно учитывать интеграцию системы водоотвода. Чем меньше уклон, тем выше требования к герметичности соединений и пропускной способности желобов. На скатах свыше 35° вода и снег удаляются естественным образом, снижая риск затоплений и образования наледи.
Каждый градус наклона должен быть обоснован расчётами, отражающими не только нагрузки, но и особенности местной архитектуры. Правильный подбор позволяет упростить монтаж, продлить срок службы конструкции и снизить затраты на обслуживание.
Расчет стропильной системы для сложных форм крыш
При проектировании стропильной системы для треугольных и многоскатных крыш первоочередное значение имеет точность геометрических расчетов. Любое отклонение в конфигурации скатов усложняет подбор углов наклона и длину стропильных ног. Например, при соединении трёх и более скатов в одной точке требуется корректный расчет наклонов с учетом взаимного влияния – иначе появятся щели, провисания или перекосы.
Особое внимание следует уделить расчету нагрузки: к статическим нагрузкам от кровельного материала добавляются снеговые и ветровые воздействия. В регионах с переменной розой ветров многоскатные формы испытывают неравномерное давление, что требует усиленных узлов соединения. Для определения допустимого сечения пиломатериала применяют методику СП 64.13330, ориентируясь на длину пролета и шаг стропильных ног.
Вентиляция подкровельного пространства у сложных крыш часто нарушается из-за неоднородного распределения воздуха между скатами. Это требует закладки вентзазоров в каждом скате и использования отдельных вентиляционных каналов для участков с ограниченным притоком воздуха. Приточные и вытяжные элементы должны располагаться на противоположных скатах, иначе эффект естественной тяги снижается.
Система водоотвода усложняется в местах пересечения скатов. Ендовы накапливают воду, и при недостаточном уклоне или ошибочном монтаже водоотвод нарушается. Для минимизации рисков необходимо монтировать сплошной настил под ендовами и применять герметизирующие ленты. Уклон в местах стока воды не должен быть ниже 12°, даже если основной уклон крыши больше.
Соединения скатов – наиболее уязвимые участки. Их расчет предполагает использование дополнительных опорных элементов: накосных стропил, шпренгелей, затяжек. В таблице представлены рекомендуемые сечения элементов в зависимости от длины пролета и предполагаемой нагрузки:
| Пролет, м | Шаг, мм | Нагрузка, кг/м² | Сечение стропил, мм | Дополнительные элементы |
|---|---|---|---|---|
| до 4 | 600 | 150 | 50×150 | без усилений |
| 4–6 | 600 | 200 | 50×200 | затяжки |
| 6–8 | 600 | 250 | 75×200 | накосные стропила, шпренгели |
| свыше 8 | 600 | 300 | 100×200 и выше | фермы с расчетной нагрузкой |
Точные расчеты и проработка каждого узла особенно важны при наличии ломаных линий скатов и сложной геометрии. Любая ошибка в расчетах отражается на жесткости всей конструкции и может привести к разрушению в зимний период или при сильных порывах ветра. Использование программных средств проектирования с учетом СП 20.13330 и СП 64.13330 позволяет заранее смоделировать поведение конструкции под нагрузкой и подобрать оптимальное решение.
Особенности устройства мауэрлата на угловых соединениях
При монтаже мауэрлата на участках соединения скатов особое внимание требуется уделить прочности и геометрической точности стыков. Углы, образованные различными наклонными плоскостями, создают зоны с повышенной нагрузкой, поэтому балки мауэрлата здесь должны быть закреплены на анкеры не менее чем в двух точках, с обязательным использованием косынок из стали толщиной от 4 мм.
Для компенсации температурных и усадочных подвижек применяются скользящие опоры, особенно на вальмовых и шатровых крышах, где угол соединения может отличаться от прямого. Без этого мауэрлат быстро теряет устойчивость на диагональных связях, что влечёт деформации всей стропильной системы.
В местах угловых сопряжений необходимо обеспечить полноценную вентиляцию. Воздух должен свободно циркулировать вдоль внутренней поверхности мауэрлата, исключая застой влаги. Это достигается вырезами в утеплителе и направленными продухами не менее 50 см² на каждый угол. Отсутствие проветривания приводит к накоплению конденсата и гниению древесины.
Особенности водоотвода также требуют учёта на угловых участках. При пересечении скатов образуются ендовы, в которых вода накапливается особенно интенсивно. Малейшая ошибка в устройстве мауэрлата под такими зонами приводит к неравномерному распределению массы и к деформации каркаса. Поэтому под ендовами мауэрлат усиливают дополнительными стойками, передающими нагрузку на несущие стены.
Сложность сборки мауэрлата на углах возрастает при нестандартной геометрии стен или при использовании ячеистого бетона, где крепление анкеров требует предварительного усиления армопоясом. В таких случаях шаг анкеров уменьшается до 600 мм, а стыки балок усиливаются соединительными пластинами, исключающими сдвиг.
Правильно смонтированный мауэрлат в зонах угловых соединений гарантирует стабильность всей кровельной конструкции при сезонных деформациях, ветровых и снеговых нагрузках, особенно в многоуровневых крышах со сложной формой скатов.

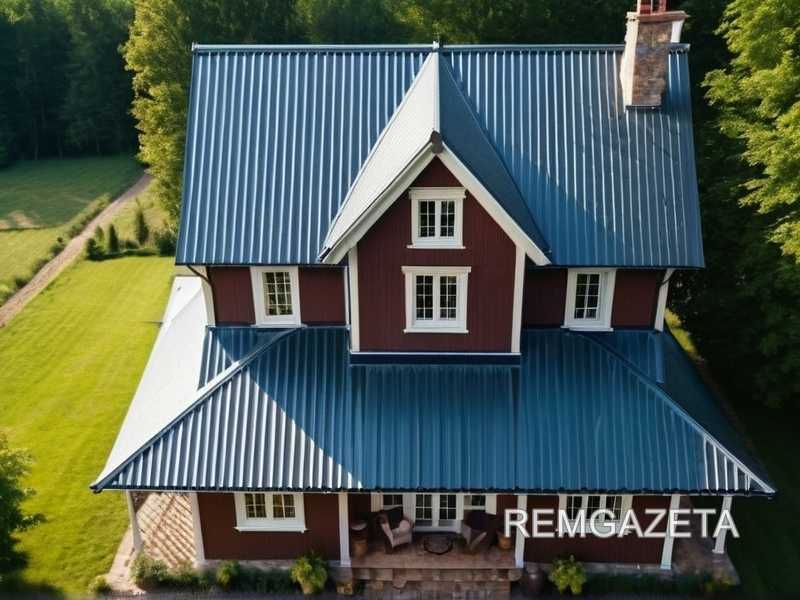

Монтаж конька и узлов примыкания на многоскатных конструкциях
На многоскатных крышах особое внимание уделяется коньковым соединениям, так как в этих зонах сходятся несколько плоскостей. Ошибки при монтаже здесь приводят к протечкам, нарушению вентиляции и ускоренному износу покрытия. Конек должен обеспечивать как герметичность, так и свободный выход влаги из подкровельного пространства. Для этого применяются вентиляционные элементы с перфорацией и влагозащитной кромкой. Жесткий металлический конек, установленный с зазором над кровлей, не задерживает испарения и не дает снегу проникать внутрь, если он усилен уплотнителем из вспененного полиэтилена.
Сложность увеличивается на узлах пересечения трех и более скатов, особенно при наличии ендов. Здесь необходимо использовать шаблоны подрезки материала, предварительную примерку и крепеж с компенсаторами деформации. Каждое соединение сопровождается установкой капельников и герметизирующих лент, устойчивых к ультрафиолету и перепадам температур. В ендовах важно предусмотреть скрытый водоотвод с уклоном, чтобы исключить застой воды и последующее разрушение покрытия в точках перегиба.
Для надежной изоляции примыканий к стенам, дымоходам и мансардным окнам применяются самоклеящиеся ленты на бутиловой основе и фартуки с ребром жесткости. При этом нужно избегать резких перегибов металла – они создают напряжение в покрытии и снижают срок службы. В точках сопряжения разных материалов (например, металл и битумная черепица) обязательно устраивается двойной барьер – первичный подкладочный слой и внешний защитный элемент.
Все узлы примыкания и коньковые соединения необходимо проектировать с учетом снеговых и ветровых нагрузок. При монтаже многоскатных крыш нельзя использовать универсальные решения – каждый участок требует адаптации по месту, с точным расчетом зазоров и последовательности крепления. Только при соблюдении этих условий обеспечивается стабильный водоотвод и сохранение вентиляции на протяжении всего срока эксплуатации.

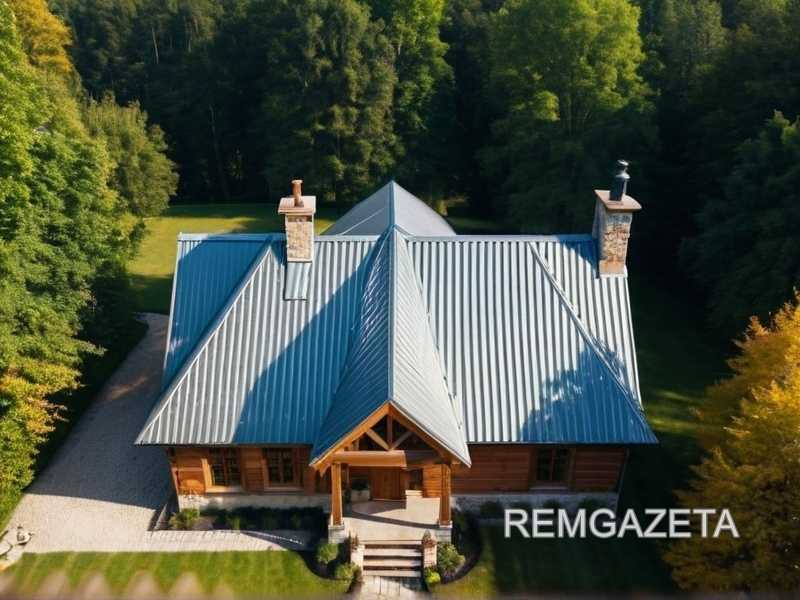

Гидроизоляция в местах пересечения скатов и ендов
Пересечения скатов образуют ендовы – зоны с повышенной уязвимостью к протечкам. В этих местах нагрузка на гидроизоляцию возрастает из-за схода воды с нескольких плоскостей. Неправильная организация может привести к накоплению влаги, нарушению вентиляции и ускоренному разрушению конструкции.
- Геометрическая сложность ендов требует предварительного планирования. Для крыш с острыми углами и нестандартной архитектурой необходим точный расчёт уклона и подбор гибкой гидроизоляции, способной повторить профиль без складок.
- Соединения скатов должны исключать зазоры. Используются самоклеящиеся мембраны на бутил-каучуковой основе толщиной не менее 1,5 мм. Для жёстких покрытий – подкладочные ковры с дополнительной защитой на перекрытиях от 300 мм по обе стороны от оси ендовы.
- Очередность укладки важна: сначала крепится ендовный ковёр, затем подгоняются края скатов. Мембрана заводится под кровельное покрытие на 200–250 мм. Все нахлёсты проклеиваются герметиком полиуретанового типа с температурной стойкостью до +120°C.
- Контроль вентиляции обязателен. В местах пересечения плоскостей воздух должен свободно циркулировать под кровлей. Минимальный зазор – 50 мм, преграды устраняются. В зонах сложной архитектуры применяются вентиляционные турбины или коньковые аэраторы.
- Дополнительная защита предусматривает установку металлических ендов шириной не менее 300 мм. Цвет и материал подбираются с учётом покрытия крыши. Все крепления скрыты, исключается прямой контакт металла с влагой.
При проектировании многоскатных конструкций с пересечениями учитывается не только угол наклона, но и направление основного водоотвода. Это позволяет избежать ошибок при установке дренажных элементов и предотвратить застой воды в ендовах.
Проблемы вентиляции подкровельного пространства в многоскатных крышах
Многоскатные крыши отличаются сложной геометрией и наличием большого числа узловых зон, где происходит соединение скатов. Эти участки представляют наибольшую сложность с точки зрения вентиляции подкровельного пространства.
Типичные ошибки проектирования
- Недостаточное количество вентиляционных зазоров в коньковых и ендовных участках. Воздух не может свободно циркулировать, накапливается влага.
- Отсутствие продухов в нижней части скатов, особенно в вальмовых и шатровых конструкциях. Это нарушает восходящий поток воздуха.
- Использование слишком плотного утеплителя без паропроницаемой мембраны. Это приводит к образованию конденсата на внутренней стороне кровли.
Рекомендации по вентиляции в зонах соединения скатов
- На каждом скате необходимо предусмотреть не менее двух продухов: в нижней части у карниза и в верхней – ближе к коньку или ендове.
- В местах пересечения скатов и наслоений плоскостей желательно устанавливать аэраторы, обеспечивающие вытяжку воздуха из замкнутых объемов.
- Мембраны должны быть правильно уложены с учетом направлений скатов. В местах их стыков важно сохранять проветриваемый зазор не менее 50 мм.
- При проектировании архитектуры крыши необходимо избегать «карманов» – замкнутых пространств без сквозной продуваемости.
Правильно организованная вентиляция снижает вероятность гниения стропил, образования плесени и преждевременного выхода из строя водоотводных систем. Это особенно актуально в регионах с высокой влажностью и перепадами температур. При монтаже многоскатной кровли необходимо согласовывать схемы вентиляции с системой водоотвода – скопление влаги в ендовах часто связано именно с недостаточной циркуляцией воздуха.
Ошибки при установке обрешётки под сложные конфигурации кровли
Сложные кровельные конструкции, особенно с множеством скатов и треугольными элементами, требуют точных расчетов при устройстве обрешётки. Одной из частых ошибок становится недостаточное внимание к зонам соединения скатов. В этих участках часто возникают щели или перекосы, что приводит к нарушению геометрии покрытия и дальнейшим протечкам.
Архитектура кровли с ломаным контуром предполагает неодинаковую нагрузку на разные участки. Унифицированный шаг обрешётки по всей поверхности приводит к провисанию в зонах, где конструкция испытывает повышенное давление – например, на пересечениях хребтов и ендов. Вместо равномерного распределения опор необходимо учитывать местные особенности.
Неправильно выполненные вентиляционные зазоры – ещё одна распространённая проблема. При проектировании сложной кровли с множеством скатов не всегда удаётся обеспечить непрерывный воздушный канал. Если обрешётка плотно прилегает к пароизоляции или утеплителю, нарушается движение воздуха. Это приводит к накоплению влаги под покрытием и преждевременному разрушению стропильной системы.
Отсутствие жёсткой фиксации в местах, где скаты образуют острые углы, также приводит к деформациям. Особенно это критично для крыш с симметричными фронтонами. При укладке пиломатериала в таких местах нужно использовать двойной слой обрешётки с опорой на усиленные стропила.
Сложность геометрии требует использования шаблонов для подгонки обрешёточного материала. При монтаже «на глаз» возникает рассогласование между реальным углом ската и положением обрешётки, что усложняет укладку кровельного материала. В результате приходится вносить изменения уже после монтажа, что увеличивает риск повреждения конструкции.
Точное соблюдение проектных параметров, применение индивидуальных решений в местах соединений и тщательная организация вентиляции – ключ к долговечной работе сложной кровли.
Последовательность укладки кровельного материала на пересечениях скатов
Правильное выполнение соединений скатов – одна из самых сложных задач при монтаже кровли сложной архитектуры. На пересечениях важно обеспечить надежное примыкание элементов, чтобы исключить проникновение влаги и создать условия для естественной вентиляции.
Начинают работу с установки основного каркаса, после чего укладывают гидроизоляционный слой, точно повторяющий форму пересечения. Следующий шаг – монтаж контробрешетки, обеспечивающей вентиляционный зазор между гидроизоляцией и кровельным материалом.
Кровельный материал укладывают от нижней точки пересечения к верхней, закрепляя каждый лист с учетом направления стока воды. Особое внимание уделяют нахлестам – их делают не менее 15 см, с обязательной герметизацией. Для повышения надежности применяют специальные планки и фартуки, предотвращающие скопление воды и повреждение материала.
При проектировании соединений скатов учитывают наклон и сложность архитектурных форм, подбирая материалы с учетом нагрузок и ветровых воздействий. Вентиляция здесь не просто предпочтение, а требование – она предотвращает накопление конденсата, который ускоряет разрушение покрытия и ухудшает микроклимат подкровельного пространства.
Контроль качества монтажа на каждом этапе и соблюдение последовательности укладки гарантируют долговечность кровли и сохраняют эстетический вид сложных конструкций на долгие годы.
