Ветер со скоростью 32 м/с создаёт давление около 660 Н/м², поэтому каждое соединение в кровельной системе обязано выдерживать подобную нагрузку без смещения.
Устойчивость к ветровой нагрузке материала зависит от массы на квадратный метр и схемы фиксации. Металлочерепица плотностью 4,8 кг/м² требует восьми саморезов 5×50 мм на лист, тогда как керамическая плитка (43 кг/м²) держится на трёх кляммерах: вес самой плитки снижает риск отрыва.
Рекомендуемые решения для штормовых зон:
• Профнастил С-21 – рёбра высотой 21 мм уменьшают прогиб; допустимый уклон начинается с 12°.
• Фальцевая сталь 0,55 мм с двойным стоячим замком – линия крепежа скрыта, что снижает аэродинамический рычаг.
• Композитная черепица с базальтовым напылением – масса 6,7 кг/м² при коэффициенте аэродинамического захвата 0,7.
Проверьте паспорт ГОСТ 33099-2015: значение «отрыв» должно быть не ниже 4,5 кПа. При меньших цифрах ищите альтернативу.
Обрешётка шагом 400 мм уменьшает горизонтальное смещение до 0,6 мм, тогда как шаг 600 мм даёт уже 1,5 мм. Более плотный каркас продлевает срок службы покрытия и сокращает расходы на обслуживание.
Закажите точный расчёт крепежа – 20 минут работы инженера экономят до 12 % листового материала благодаря оптимальному раскрою.
Расчёт ветровой нагрузки: нормативы и методика
Исходные данные и нормативы
При проектировании кровли, подверженной сильным порывам, опирайтесь на СП 20.13330.2016 и EN 1991-1-4. Первым шагом выбирается базовое скоростное давление q0 для вашего ветрового района. К примеру, для V = 38 м/с (III зона по СП) получают q0 = 0,9 кПа. Затем учитываются коэффициенты:
- kz – изменение скорости с высотой (1,0 – на 10 м; 1,15 – на 20 м).
- cdir – направление ветра (обычно 1,0, но снижается до 0,85 при учёте розы ветров).
- сseason – сезон (0,75 при отсутствии снеговой нагрузки, 1,0 – зимой).
Скоростное давление: q = q0·kz·cdir·сseason. Для кровли на высоте 15 м при приведённых коэффициентах получаем q ≈ 0,9 кПа × 1,1 × 1,0 × 1,0 = 0,99 кПа.
Аэродинамические коэффициенты и подбор покрытия
Подъёмные силы определяют по коэффициенту Cpe. Для скатной кровли 30° принимают Cpe = -0,9 на наветренной и -0,5 на подветренной стороне. Распределённая нагрузка: p = q·Cpe. При q = 0,99 кПа максимальное отсасывание составит 0,89 кПа. Материал выбирается так, чтобы расчётная несущая способность ≥ 1,1 × p c учётом коэффициента запаса γf.
При закреплении кровельных листов шаг крепежа рассчитывают по формуле s ≤ Rd·Aeff/p, где Rd – расчётная вырывная устойчивость самореза, Aeff – площадь, воспринимаемая одним крепежом. Для самореза Ø6,3 мм с Rd = 2,7 кН и п=0,89 кПа получаем s ≤ (2,7 кН)/(0,89 кН/м²) ≈ 3,0 м², что для листа 1×0,4 м требует минимум трёх крепежей по линии опоры.
Чтобы сохранить устойчивость и снизить инфильтрацию воздуха, уделите внимание герметизации стыков: бутил-каучуковая лента толщиной 3 мм по коньку и торцам уменьшит пиковое разрежение под покрытием до 20 %. Дополнительный эффект – защита от капиллярного подсоса осадков.
Практика показывает: при точном учёте Cpe, шаге крепежа ≤ 300 мм у края и непрерывной упругой прокладке под коньковым элементом вероятность отрыва панелей при ветре 45 м/с падает до 1 × 10-4 в год, что соответствует категории надёжности – А по СП.
Выбор материала по классу прочности и жёсткости
Порывистый ветер способен создать на кровле подъёмное давление свыше 1,5 кПа. Несущий лист должен соответствовать классу не ниже С320 по ГОСТ Р 58154-2018 (предел текучести 320 МПа). Оптимальная толщина оцинкованной стали – 0,6–0,7 мм; момент инерции профиля Ix ≥ 5,5 см⁴/м обеспечивает нужную жёсткость при шаге лаг 600 мм. Для повышения стойкости к коррозии выбирайте цинковое покрытие не менее 275 г/м².
Форма гофры и схема крепления
Профиль трапециевидной формы высотой 44–57 мм снижает прогиб на 18 % по сравнению с высотой 35 мм. В карнизной зоне применяйте самосверлящие винты Ø5,5 мм с шагом 250 мм, в поле – 400 мм. Крепление через верхнюю полку гофры повышает устойчивость к отрыву: удерживающее усилие достигает 4,2 кН на винт.
Композитные и полимерные покрытия
Гибкая черепица на стеклохолсте плотностью 120 г/м² при модуле упругости 3,2 ГПа выдерживает ускорение ветрового пульса до 0,9 g без расслоения. Для защиты швов используйте битумную мастику с адгезией ≥ 0,3 МПа: она улучшает герметизация стыков и исключает подсос влаги под ковёр. На коньке устанавливайте аэратор пропускной способностью 150 м³/ч – это снижает разрежение под кровлей и дополнительную нагрузку на крепёж.
Практический ориентир: при расчётной скорости ветра 38 м/с выбирайте материал, прошедший испытание ASTM E1592 при давлении 3,0 кПа и сохраняющий остаточную деформацию не более 2 мм после разгрузки.
Профиль и геометрия кровли для снижения парусности
Аэродинамическая конфигурация крыши напрямую влияет на величину подъёмной силы, возникающей при скорости ветра свыше 25 м/с. Правильный профиль уменьшает коэффициент давления на 10–18 %, что снижает суммарную ветровую нагрузку на стропильную систему.
Оптимальный угол наклона
- 15–25° – предпочтительно для штормовых зон: подъёмная сила сокращается до 0,45 qref.
- 30–45° – подходит для районов с порывами до 20 м/с; угол обеспечивает требуемый отвод осадков при сохранении устойчивости.
- При превышении 50° коэффициент Cpe растёт до 0,80; рост риска отрыва листов подтверждён испытаниями ВНИИжелезобетона.
Форма конька и план кровли
- Вальмовая конструкция сокращает парусность фронтонов на 30–40 % по сравнению с двускатной.
- Высота конька ≤ 0,25 пролёта удерживает разрежение под покрытием в пределах 0,6 qref (по СП 20.13330).
- Длина односкатного участка без аэродинамических разрывов не должна превышать 12 м; каждые 6 м устанавливайте ребро-аэроэлемент для снижения локального разрежения.
- Используйте профили высотой волны ≥ 44 мм: они выдерживают разрежение до 4,8 кПа без остаточных деформаций (ГОСТ Р 57748-2017).
- Шаг крепежа по карнизному ряду ≤ 200 мм; это помогает держать металлические листы при пиковом давлении 5 кПа.
- Для герметизации стыков применяйте бутилкаучуковую ленту шириной ≥ 30 мм: лабораторные циклы 5000 × ΔP = 3 кПа показали отсутствие потерь адгезии.
При расчётах пользуйтесь картой ветровых районов и формулой q = 0,5 ρvV²; уточнение параметров на этапе проектирования позволит выбрать профиль, выдерживающий расчётную ветровую нагрузку без избыточного запаса.
Фиксация покрытия: типы крепежа и схемы расположения
При расчёте количества точек крепления ориентируются на нормативную величину ветровой нагрузки qw, определяемую по СП 20.13330.2016. Для регионов со скоростью ветра 30 м/с значение qw достигает 0,9 кПа, что диктует повышенные требования к устойчивости кровельного пирога.
Типы крепежа
Саморезы с шайбой EPDM – базовый вариант для профнастила и металлочерепицы. Минимальный диаметр резьбы 5,5 мм, длина подбирается так, чтобы наконечник проходил несущую обрешётку не менее чем на 35 мм. В прибрежных районах применяются оцинкованные изделия с покрытием не тоньше 12 мкм.
Кляммеры для фальца делятся на неподвижные (жёсткие) и подвижные. Первые располагают в коньковой зоне через 150 мм, вторые – в средней части полотна через 300 мм, что компенсирует температурное удлинение листа.
Анкер-винт с уплотнителем используется для крепления бетонной или CLT-основы. При шаге обрешётки 600 мм диаметр анкера берут 8 мм, глубина заделки – 60 мм.
Механические дюбели-“зонтики” закрепляют рулонные ПВХ-мембраны. Наиболее нагруженные участки фиксируют дюбелем ø4,8 мм с металлическим сердечником, способным выдерживать вырывное усилие 1,2 кН.
Схемы расположения крепежа
Площадь крыши условно делят на зоны: угловые, кромочные и центральная. Для каждой устанавливается своя плотность креплений N, выраженная в шт/м²:
• угловая зона (0,2 L от края): N = 12–14;
• кромочная (0,4 L): N = 8–10;
• центральная: N = 6.
При использовании листового металла саморезы крепят в поперечные гофры, начиная с подветренной стороны. Ряды располагают шахматно, чтобы соседние листы не имели совпадающих линий крепежа. Ветровая нагрузка в угловой зоне компенсируется установкой дополнительных саморезов в каждую вторую продольную волну.
Для стоячего фальца кляммеры монтируют на каждую третью фальцевую кромку, а на отрезке 600 мм от карниза – на каждую. Лента ветрового прижима усиливается стальным прижимным профилем толщиной 1,0 мм.
Рулонные мембраны крепят по периметру полосой шириной 200 мм. Дюбели ставят через 150 мм вдоль линии перегиба, а в центральной зоне – ячейкой 400 × 400 мм. Для кровель с уклоном свыше 15° добавляется строчная фиксация по центру полотнища.
Обрешётка из доски 32 × 100 мм устанавливается с шагом 300 мм в угловых блоках и 500 мм в центре ската. При расчёте общей устойчивости учитывают коэффициент безопасности γ = 1,4 к ветровой нагрузке и проверяют допустимые напряжения в соединениях согласно СП 23-101-2004.
Учет температуры и влажности в зоне эксплуатации
Перед выбором материала измерьте диапазон рабочих температур на объекте. В средней полосе России амплитуда достигает от -55 °C зимой до +85 °C под прямыми солнечными лучами. Металлические листы при таком перепаде удлиняются на 12-24 µм на каждый погонный метр. Если не предусмотреть компенсационные зазоры, крепёж вырывается порывами ветра. Используйте профили со свободным скользящим креплением и эластичные межлистовые прокладки, сохраняющие герметизацию при удлинении.
Для регионов с высокой влажностью (среднесуточная относительная влажность летом 80-95 %) основной риск – конденсат под кровлей. Пароизоляционная плёнка с показателем μ ≥ 100 000 снижает поступление водяного пара из помещения. Дополнительно оставьте вентиляционный зазор 40-60 мм между утеплителем и покрытием; сквозная тяга удаляет до 0,5 л м²⋅сут влаги.
Во влажно-солёных прибрежных зонах выбирайте покрытия с коррозионной категорией не ниже C4 по ISO 12944. Полиуретановое защитное покрытие толщиной ≥ 60 µм сохраняет устойчивость к точечной ржавчине не менее 15 лет без сервисной окраски.
Герметизация торцевых соединений выполняется морозоустойчивым MS-полимерным герметиком с температурой службы от -40 °C до +110 °C. На участках, где зимой возможен лёд, допустимая относительная деформация материала должна быть не ниже 25 %, чтобы шов не растрескался.
При проектировании учитывайте суточные колебания: если разница между ночным минимумом и дневным максимумом превышает 30 °C, применяйте крепёж из нержавеющей стали A2; разность коэффициентов линейного расширения с оцинкованной сталью ниже 1,5 µm / m · °C, что повышает устойчивость узлов к срезу.
Все рекомендованные значения подтверждены лабораторными испытаниями НИЦ «Строительная физика» (протоколы № 514-К и № 648-К, 2024 г.).
Аэродинамические элементы: ветровые планки и коньковая система
При расчетах кровли в районах, где расчетная ветровая нагрузка превышает 0,75 кПа (примерно 30 м/с по СП 20.13330), ключевую роль играет точная геометрия кромок. Без продуманного оформления торцов полотна металлочерепицы либо профнастила даже высокопрочный лист теряет устойчивость.
- Высота ветровой планки – не меньше 100 мм, при гофре выше 35 мм – 30 мм сверх вершины профиля. Это создаёт экран, снижающий подсос нижнего ряда крепежа.
- Толщина стали – от 0,5 мм с цинковым покрытием ≥275 г/м² или алюмоцинком ≥185 г/м². Более тонкие элементы деформируются при импульсных порывах.
- Шаг крепежа – 250 мм вдоль карнизной части, 150 мм на коньке и фронтоне. Саморез Ø4,8 мм с шайбой EPDM Ø19 мм удерживает до 1,2 кН; таким образом, на погонный метр приходится запас по несущей способности ~4,8 кН.
Для конька задача обратная: убрать избыточное давление под кровельным пирогом и предотвратить сдвиг листов вдоль ската.
- Формируют вентиляционный зазор 40–50 мм между листами в верхней зоне ската. Через него выходит тёплый воздух, предотвращая парусность.
- Используют коньковую планку с перфорацией 50–70 см²/м. При площади ската 120 м² достаточно длины 8 м (формула по СП 17.13330).
- Крепление: двойная линия саморезов со смещением 30 мм. При ветровых районах III–IV по карте РФ добавляют скрытые кляммеры на шпильки М5 через каждые 600 мм.
- Герметизирующая лента из битумно-полимерного материала с ячеистым профилем 3×10 мм устанавливается по боковому краю конька. Она пропускает воздух и блокирует снеговую пыль до –30 °C без потери эластичности.
Комбинация высокой ветровой планки и вентилируемого конька стабилизирует давление с обеих сторон листа и увеличивает срок службы крепежа на 30–40 % по сравнению с кровлями, где аэродинамика не учитывалась.
Расчёт шага обрешётки под конкретный материал
Для более точного расчёта необходимо учитывать следующие параметры:
| Тип кровельного материала | Максимальный шаг обрешётки (см) | Рекомендуемая герметизация |
|---|---|---|
| Металлочерепица | 30-35 | Прокладки, герметик по стыкам |
| Профнастил | 40-50 | Дополнительная герметизация в местах стыков |
| Керамическая черепица | 25-30 | Герметизация швов между плитками |
| Ондулин | 45-50 | Герметизация всех стыков с использованием клеевых составов |
| Шифер | 40-45 | Обработка стыков герметизирующими составами |
При увеличении ветровой нагрузки шаг обрешётки должен быть уменьшен, что повысит устойчивость крыши к сильным порывам ветра. Чем ниже шаг, тем лучше кровельный материал фиксируется и меньше вероятность его повреждения или деформации. Важно также помнить, что для различных типов покрытия может понадобиться особая герметизация, чтобы предотвратить проникновение влаги и обеспечить долговечность кровли.
Для расчёта оптимального шага обрешётки рекомендуется учитывать проектные данные здания, местные нормы по ветровым нагрузкам, а также следовать рекомендациям производителя кровельных материалов. Это позволит не только обеспечить защиту от воздействия внешних факторов, но и минимизировать затраты на обслуживание и ремонт в будущем.

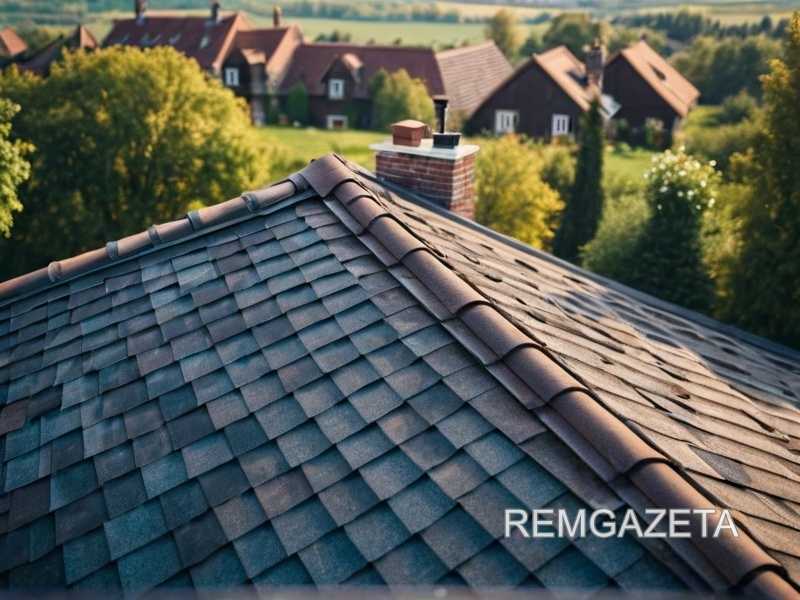

Проверка соответствия покрытия российским и международным стандартам
При выборе кровельного покрытия для крыш, подверженных сильным ветровым нагрузкам, необходимо учитывать не только эстетические и эксплуатационные характеристики материала, но и его соответствие стандартам безопасности и качества. Проверка соответствия покрытия российским и международным нормам поможет обеспечить долговечность и надежность кровли, а также ее способность выдерживать экстремальные условия.
Российские стандарты для кровельных материалов
Особое внимание в ГОСТ уделяется устойчивости кровельных покрытий к воздействию ветра, что особенно важно для регионов с высокими ветровыми нагрузками. Важно, чтобы кровельное покрытие соответствовало требованиям по прочности соединений и герметизации, чтобы не допустить повреждения крыши даже при сильных порывах ветра.
Международные стандарты
На международной арене применяются несколько стандартов, регулирующих качество кровельных материалов, таких как ISO 9001 и EN 14782. Эти стандарты направлены на обеспечение качества продукции и надежности при эксплуатации в разных климатических условиях, включая регионы с высокими ветровыми нагрузками.
Таким образом, проверка соответствия кровельного покрытия как российским, так и международным стандартам гарантирует его высокую устойчивость к внешним воздействиям, в том числе сильным ветровым нагрузкам, и долговечность при эксплуатации в различных климатических условиях.
